很多客戶選購完電纜固定頭後,購買回去不確定要如何安裝,我們忠旨是希望能拓展大家對於電纜固定頭的了解,因此簡單撰文描述電纜固定頭Cable Gland的使用步驟:
1. 選擇適合的電纜固定頭
- 根據電纜的完成外直徑、材質與使用環境(如防水、防爆要求等)選擇合適的電纜固定頭。不同的環境需求可能需要不同類型的固定頭(如防水型、防爆型等)。
2. 安裝固定頭本體於箱體
- 安裝固定頭前時,請確保需安裝的箱體開孔螺紋清潔。

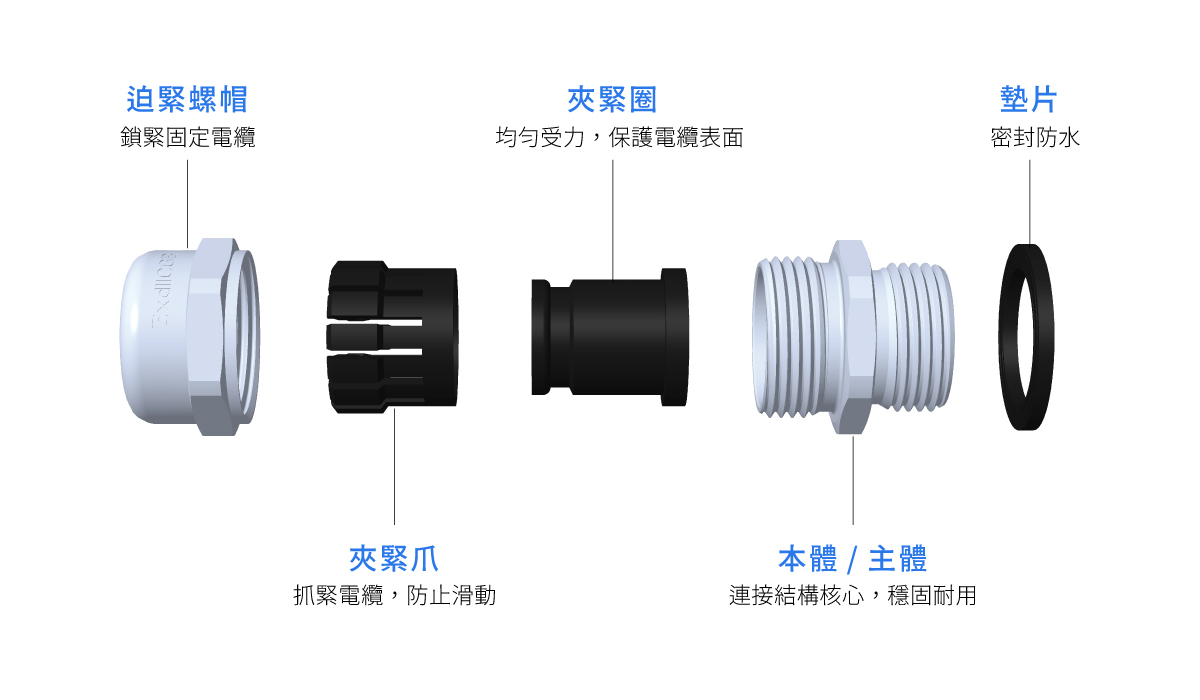

- 依序將本體、墊片、安裝入孔,並鎖上鎖緊螺母。
- 並依不同固定頭的安裝扭力值,鎖緊迫緊螺母,確保固定頭本體不會鬆動。
3. 緊固固定頭
- 將電纜穿過夾緊爪與迫緊螺帽,安裝上已鎖固好的固定頭本體,並將夾緊爪、鎖緊螺帽依順序安裝上本體。
- 依扭力值鎖緊固定頭的迫緊螺帽,迫緊螺帽會隨螺紋的深入,逐漸將電纜固定住,並確保密封性能良好。但千萬也不要過度鎖緊,以免損壞電纜或固定頭內部零件。
- 確保夾緊爪和電纜的外層緊密接觸,以防止外部物質進入(如水、灰塵等)。
4. 測試與調整
- 完成安裝後,測試電纜和固定頭的密封效果,確保安裝正確。必要時也可進行微調。
5.不同電纜類型的安裝前置作業
- 一般型:準備電纜即可安裝。
- EMC屏蔽型:剝去準備安裝的電纜外層絕緣材料,露出適當長度的導體。記得根據需要,留下屏蔽絕緣層,或其他電纜保護層。
以上5步驟可以幫助您,將電纜固定頭正確安裝在需使用的場域或箱體,確保電力傳輸等系統的安全運轉。若有任何安裝上的問題,也歡迎聯絡我們做確認。
