電纜固定頭螺紋規格

2024年12月6日

螺紋主要四大種類

電纜固定頭的螺紋種類,通常根據不同的應用需求而設計,主要包括M型、PG型、NPT型和G型螺紋。M螺紋為國際標準的公制螺紋,常用於電子設備中;PG螺紋是一種以德國標準命名的圓弧螺紋,適合安裝於薄壁箱體;NPT螺紋是美國標準的錐形管螺紋,廣泛應用於防水密封和管道連接;G螺紋則屬於英制平行螺紋,常用於液壓系統或氣動連接中。選擇適合的螺紋類型,可確保在特定環境下固定頭的穩定和密封效果。

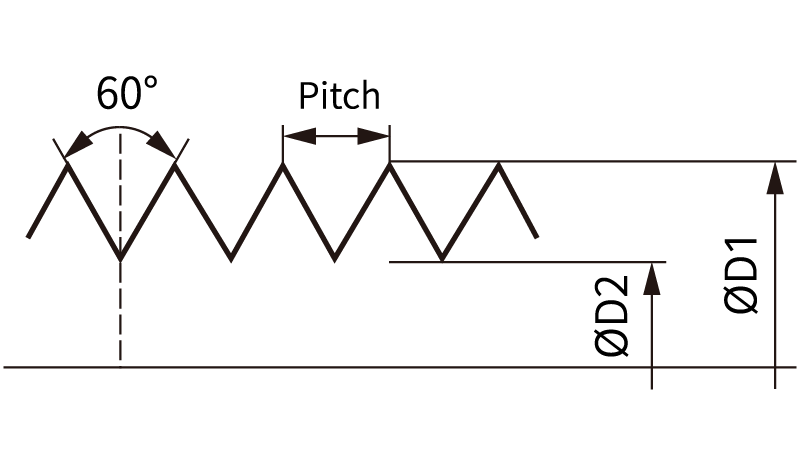

◥ M公制螺紋

Metric ISO Thread Specification


特點: 公制螺紋依據 ISO 965-1 標準,是國際通用的標準螺紋。
用途: 廣泛用於全球的機械與電子設備上。
尺寸: 以直徑 (mm) 和螺距表示,例如 M20×1.5,表示外徑20mm,螺距1.5mm。
應用: 常見於大多數國際標準設計的設備中。

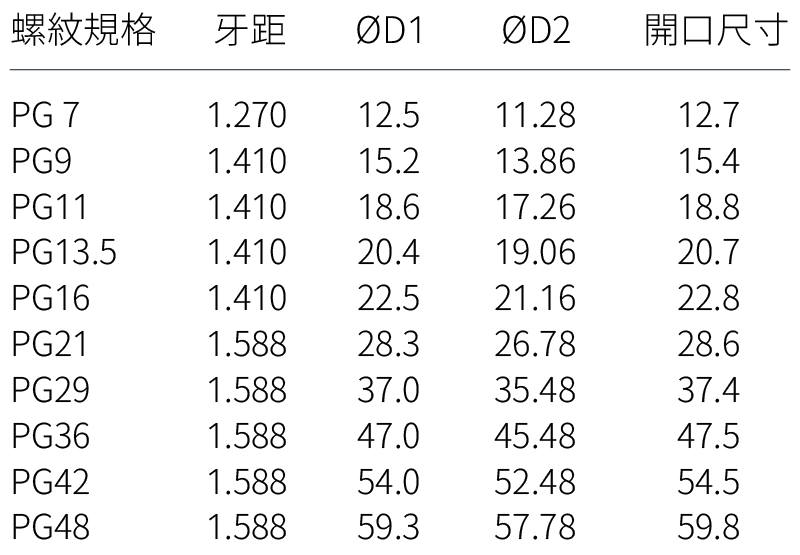

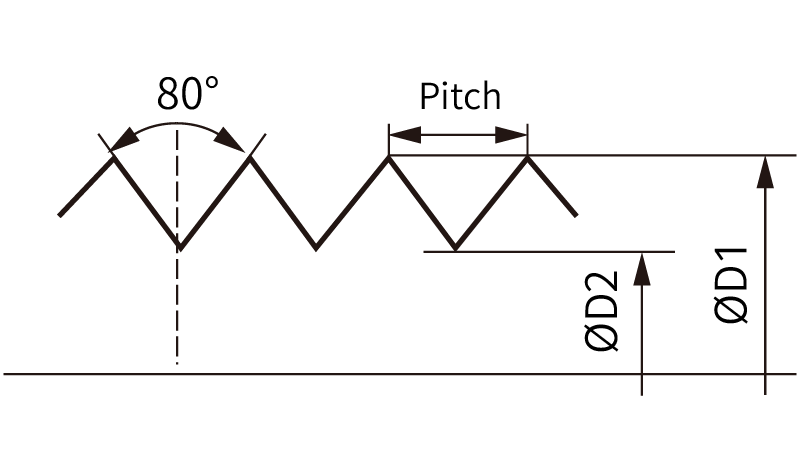

◥ PG螺紋

PG Thread Specification

特點: 德國標準螺紋,主要用於電纜保護管系統。
用途: 通常應用在工業設備中。
尺寸: 以 PG16等表示,數字與螺紋的內徑相關。
應用: 歐洲常見,隨著M牙的普及,PG牙逐漸被取代。

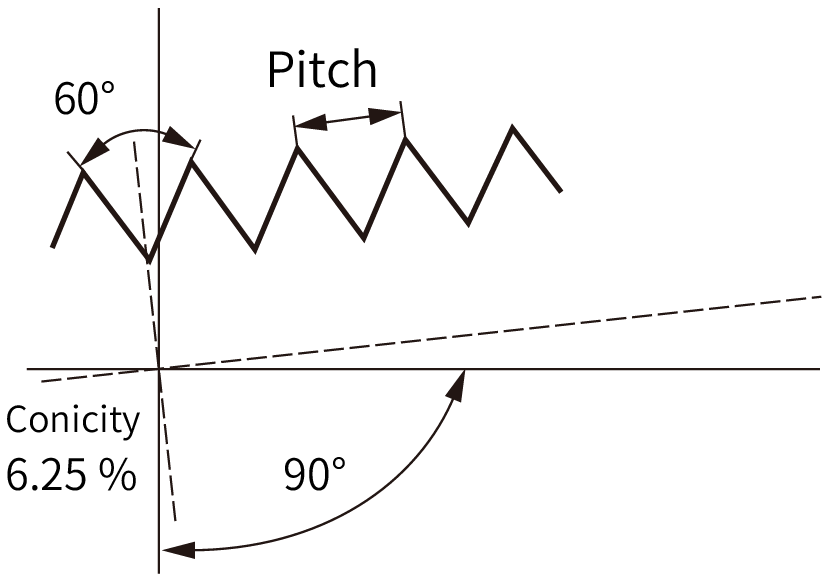

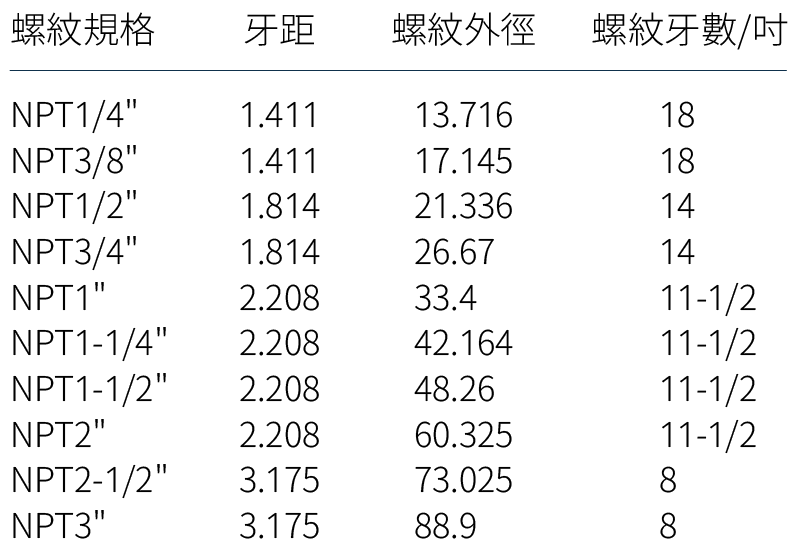

◥ NPT螺紋

 NPT Thread Specification

特點: 美國國家標準錐形螺紋,依據 ANSI/ASME B1.20.1 標準。
用途: 主要用於液體或氣體管道連接,提供更高的密封性。
尺寸: 以英制單位表示(如 1/2 NPT,表示螺紋直徑約為1/2英寸)。
應用: 廣泛使用於北美及部分亞洲市場,尤其是在需密封性的應用場景。

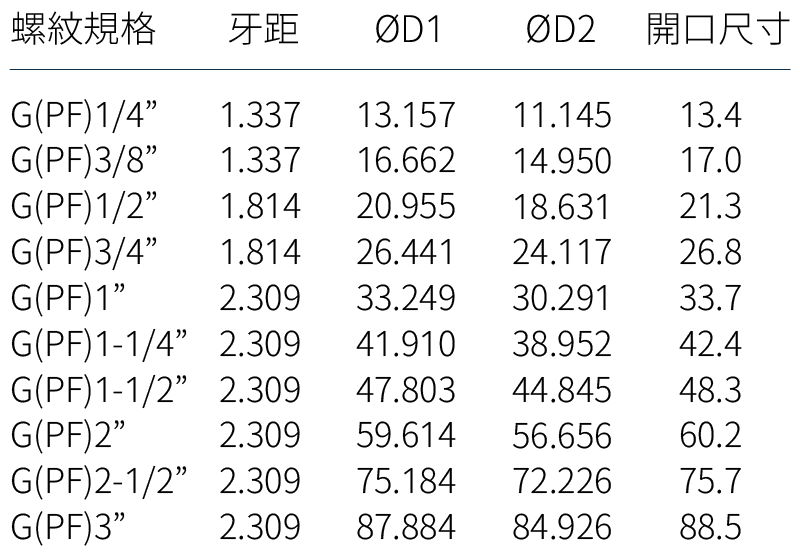

◥ G(PF)型螺紋

G(PF) Thread Specification

特點: 英制管螺紋,依據 BS EN ISO 228-1 標準。
用途: 用於無密封要求的連接中(如一般機械連接)。尺寸: 以 G1/2 等表示,數字為英寸制的標稱尺寸。應用: 常見於英國及與英制設備兼容的場合。
